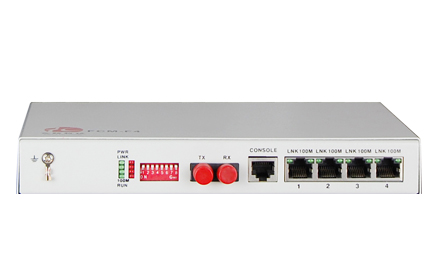

4路百兆以太可配置VLAN型光纖收發器

型號：FCM-F4C1次留言

描述：1光4電百兆光纖收發器，帶Console管理，可以配置VLAN。

產品描述

       本光纖收發器為光傳輸VLAN交換機，共有五個交換接口，其中一個接口為光纖接口，通過此接口可以延伸本地局域網。各個交換接口能進行VLAN劃分，有兩種類型的VLAN劃分方式，一種為基于PORT的VLAN劃分，此種劃分方法不影響遠端設備 ；另一種為基于802.1Q的VLAN劃分，此時本、遠端的接口可劃分為相同VALN 。具體VLAN的劃分可通過Console口進行控制。設備帶Console口，支持超級終端控制設備。

功能特點

◆ 自動適應10Mbps和100Mbps環境，便于網絡的升級；

◆ 設備提供4個以太網電口，一個以太網光口；

◆ 支持全雙工和半雙工網絡通信，帶有自動協商能力；

◆ 支持VLAN超長數據包的傳輸，可以與支持IEEE802.10協議的交換機產品匹配使用，支持最大為1916字節的以太包；

◆ 支持雙絞線AUTO-MDIX，方便系統調試安裝；

◆ 能進行基PORT的VLAN劃分，此種劃分方法不影響遠端設備；

◆ 802.1Q VLAN 劃分，此時本、遠端的接口可劃分為相同VALN；

◆ 設備帶Console口，支持超級終端控制設備；

◆ 以太網口優先級設置；

◆ 支持SNMP網管功能。

技術參數

◆ 以太UTP接口

   速率：          10M或100M，全雙工，半雙工完全自適應

   協議:           支持IEEE 802.3，IEEE 802.1Q(VLAN)

   MAC地址表:    可以學習4096個MAC地址

   物理接口：      RJ45座支持AUTO-MDIX(交叉線直通線自適應)

◆ 光以太接口

   工作波長：1310nm、1550nm

   速 率：        100M，全雙工或半又工模式

   協 議:         支持IEEE 802.3，IEEE 802.1Q(VLAN)

   MAC地址表:   可以學習4096個MAC地址

   物理接口：     FC/SC

   光纖傳輸?shù)木嚯x受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制

◆ 電源需求

   系統電源：          AC180V ~ 260V；DC –48V；DC +24V

   功   耗：               ≤10W

◆ 尺寸大小

   迷你型：            216（寬）X140（深）X31（高）mm

◆ 工作環境

   工作溫度：          -10℃ ~50℃

   工作濕度：          5% ~ 95% (無凝露)

   存儲溫度：          -40 ℃~ 80℃

   存儲濕度：          5%~ 95% (無凝露)

應用方案

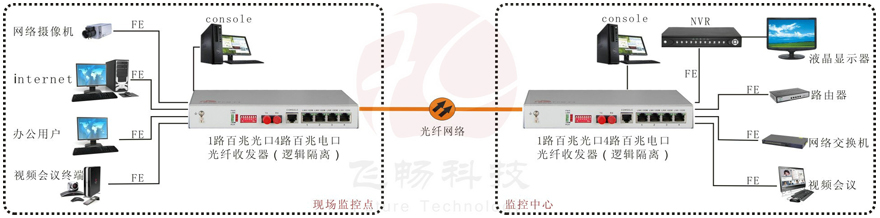

應用方案圖

當設備設置成邏輯隔離時，可實現1對1相互獨立通信。
